30吨压力试验机 混凝土抗折装置 150*150*550砼抗折

一、混凝土抗折夹具用途：
混凝土抗折装置又称混凝土抗折夹具，它与万能机配合是混凝土试验中必不可少的一种试验机具。测定水泥混凝土抗折强度、劈裂抗拉强度。
二、混凝土抗折装置主要技术参数
1、    大抗折负荷100KN
2、    大劈裂抗拉负荷300KN
3、抗折标准夹辊直径φ30mm
4、上、下夹辊间净距离172mm
5、适用混凝土试件：标准150×150×600（或550 mm）
                   非标准：100×100×400 mm

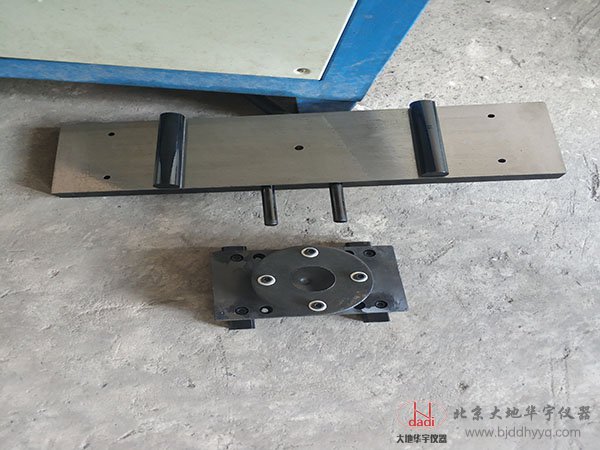

三、混凝土抗折装置产品构造
本夹具主要由下夹具座(4)、上夹具座(15)、标准夹辊(7)(10)、抗劈裂夹具上下压条(8)等组成。下夹具座通过定位销(1)、垫圈
(2)固定在压力机活塞上，上夹具座通过上支座(16)、菱形销(17)及压力机上的定位销和两内六角螺钉固定在压力机横梁上。
