30吨电液式万能材料试验机

30吨电液式万能材料试验机机器各系统及工作原理

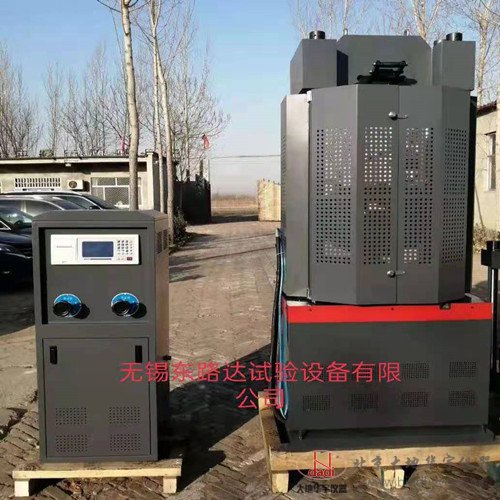

本机分主机和测力计两部分，二者通过油管相联接。
  • 主机
主机由高度可调的支撑框架（由机座丝杠及移动横梁组成）工要作框架（由工作油缸、活塞、工作台、光杠及上横梁组成）两部分组成。
其工作原理是由高压油泵向工作油缸供油，通过活塞运动，推动工作台和上横梁向上运动，进行试样的拉伸或压缩试验。拉伸试验在主机的上横梁与移动横梁之间进行，压缩试验是在主机的工作台与移动横梁之间进行。而试验空间的调整主要是通过驱动机构移动横梁升降达到。
1、工作油缸与活塞
工作油缸与活塞为主机的主要部分，油缸固定在机座上，活塞与工作台之间设置球头，回程是靠自重将活塞压回，压力油的密封是利用油缸与活塞之间的没膜进行密封，并以油缸的内表面导向，由于球头的调心作用，减少了由于侧向力引起的油缸与活塞之间的摩擦力。
2、移动横梁和驱动机构
移动横梁通过传动螺母支撑在丝杠上，丝杠可正、反两个方向旋转，丝杠是靠装在底部的驱动机构来实现其转动。移动机构由减速电机、链轮、链条组成、减速电机通过链轮、链条带动两根丝杠同步旋转。
3、活塞行程限位装置
（1）工作台
（2）限位拉板
（3）限位开关
（4）碰杆
（5）油缸、活塞
（6）底座
在工作台1与底座6之间安装了限位开关3当活塞上升时带动限位拉板2共同上升，若碰杆4与限位开头外出弹簧杆接触时，即将油泵电源断开，实现安全保护功能。
4、减速机构
1、丝杠
2、大链轮
3、调整介轮
4、主动链轮
5、活塞、油缸
6、链条
1）在机座上面装有减速机构，其中4为主动链轮，带动链条运动，1为对称的丝杠，2为装在丝杠上的大链轮，3为调整张力的调整介轮，5为活塞油缸，6为链条。
2）链条的安装与调整，在出厂以前已经调好，用户不必再调。
 3﹚特别注意在开动移动横梁移动时，务必注意不能使用移动横梁进行加力移动横梁只起空载时上升、下降的作用。
（二）测力计
本试验机采用数字式测力指示器。测力部分由数字显示器、压力传感器、微电脑及打印机组成。具体使用方法见测力显示控制仪使用说明书。
（三）压液控制系统
液压控制系统由测力计的高压油泵、送油阀、回油阀、主机的工作油缸工作活塞等组成。试验时油液经油泵的出油管进入送油阀，送油阀的手轮关闭时，由于油压作用，送油阀的手轮打开时，油经送油阀节流后经送油管进入工作油缸，在压力的作用下，工作活塞向上移动带动主机工作台、光杠上横梁等对试样加荷，同时压力油经回油管进入回油阀，再进入压力传感器，经过微电脑的计算和处理，以数字形式显示或打印出结果。
1、高压油泵
高压油泵系采用轴向式柱塞泵，油泵流量为1L/min—3L/min与油箱电机一起组成泵站。
2、送油阀
该送油阀亦称溢流节流阀，该阀是控制负荷、加荷速度的关键部件，试验时可根据实际需要调整控制该阀开口大小，达到控制流量和压力的目的。
3、回油阀
实际是开关阀，加荷时应将手柄旋紧，封住来自工作油缸的出口，从而切断油液流回油箱的油路，卸荷时则将手柄旋开，使油液流回油箱。阀内另一条油路，进入压力传感器由传感器输出电信号。
30吨电液式万能材料试验机电器环境要求
1、电器环境要求
本试验机的电器配电装置在测力计内，采用三相三线制（3—380V）电源，电源频率为50HZ，电源电压波动为±10%.
2、原理及操作开关位置
电器原理图见本说明书图示，操作面板如下图所示：
1、带锁电源停止按钮         3、移动横梁上升
2、油泵启动                 4、移动横梁下降
 3、电源连接
先将测力计与主机的连接插头按方向插紧拧好，将测力计上的电源按钮下处于关闭的位置，打开测力计后门，将三相电源线接至配电板左测的接线端子上，然后关上门，打开总电源开关，按动横梁上升按钮，如横梁上升，说明所接电正确，电气设备可以投入使用，不然则调换两根电源进线（改变相序）即可。
4、电气操作
按照停止按钮上标注的旋转方向旋转，使停止按钮打开，接通控制回路的电源，如需要调整横梁的位置，可按动横梁上升按钮或横梁下降按钮。按油泵启动按钮油泵启动，按电源停止按钮则油泵停止运转。停止按钮被按下后，油泵和横梁升降都停止工作，如果要重新工作，应旋转电源停止按钮使其复位，然后可以下常启动油泵或调整横梁位置。
5、注意事项
1）熔断芯损坏时，应换上容量相同的熔量芯。
2）出现电气故障后，应由**电气人员维修，以免造成触电或使故障扩大。
30吨电液式万能材料试验机使用操作方法
试验结果是否正确，除要求试验机本身必须达到规定的准确度外，同时还要求试验人员必须熟悉试验机的操作方法及各种材料
试验方法之有关规定。以及有关材料性质方面的知识，现将本试验机使用操作方法叙述如下：
（一）仪表操作按测力显示控制仪说明书进行。
（二）送油阀及回油阀
为了减少试验辅助时间，打开送油阀升起工作台时，可以开得大些，使油泵输出的全部没量进入油缸内，当试样将承受负荷时，则必须据试样规定的加荷速度进行调节，不应骤然关闭，试样所受载荷突然下降，影响数据的准确性，试样断裂后将送油阀关闭，然后慢慢地打开回油阀使油缸内的油液回到油箱内。回油阀的作用是使油液返回油箱，达到卸除载荷或使工作活塞回到原来的位置。应注意：送油阀手轮不要拧得过紧，以免损伤油针的锥尖部分，回油阀手必须按紧，防止因泄漏而造成加荷不稳。
（三）试样的装夹
1、拉伸试验
作拉伸试验时，先开动油泵，再开启送油阀，使工作活塞上升下降大于100mm,活动2-3次，作好活塞，油缸间油的润滑，上升时关紧回油阀，同时打开送油阀。
将工作活塞升起一小段距离，然后关闭送油阀，将试样一端夹于上钳口，按“清零”键（消除试样的自重），再调整下钳口（即移动横梁）至适当位置再夹住试样下端后，开始试验。
为避免夹头在滑动面上啃住或划伤接触面，应不使试样氧化
 皮或断裂后的碎片进入夹头体的滑动面。试验后必须将滑动面擦拭干净，并用石墨与黄干油的混合物或二硫化钼，涂在滑动面上，以减小磨擦。
夹持试样时，应根据试样的形状，尺寸安装相应的钳口块。
试样尽可能的夹在钳口块的全长上，否则试样与钳口接触面太少，会使试样被挤成锥形或压碎，钳口也可能损坏，试样应位于中心位置。
2、压缩试验
WE—300B、600B球座固定于工作台面上。
试验时，试样应放在下压板的中央、与压板上的刻线对正。使工作活塞升起一段距离然后关闭送油阀，如显示器不是零按“清零”键清零（注意试验过程中不准“清零”）按下移动横梁升降开关，使其下降到上压板和试样上端面的距离为2-20mm的位置。
这时必须注意：上压板一定不能接触到试样。因为移动横梁的用途是调整试验空间。
3、弯曲试验
将弯曲试验装置在工作台上，冷弯冲头装在移动横梁下端。把试样放置在弯曲支滚中间即可进行试验。
